Descripción
Especificaciones de arquitectura e ingeniería:
- El atenuador motorizado debe estar diseñado para usarse en consolas de mezcla de audio digital y centros de control como parte de un servocircuito de detección de posición lineal.
- El atenuador motorizado tendrá una vida útil operativa de hasta 1 millón de ciclos.
- El atenuador motorizado tendrá una pista de ley lineal de 10 kΩ ± 20 % con una linealidad de ± 2 %.
- El fader motorizado tendrá un recorrido de 100 mm.
- El fader motorizado debe utilizar dedos de limpiaparabrisas fabricados con una aleación de plata paladio-cobre.
- El fader motorizado tendrá una pista de detección táctil que está conectada a una fijación de barra en T conductora a través de un conjunto de dedos de limpiaparabrisas.
- El atenuador motorizado utilizará un motor Mabuchi FF-050SB-09250.
- El atenuador motorizado tendrá un mazo de cables de longitud nominal de 200 mm, que terminará en una carcasa de conector Molex 22-01-2065 de 6 vías equipada con engarces 08-50-0031.
- El atenuador motorizado tendrá unas dimensiones generales de 150 mm de largo x 13 mm de ancho x 47 mm de alto (5,9″ x 0,5″ x 1,9″).
- El fader motorizado tendrá fijaciones de pilares roscados M3 en centros de fijación de 120,0 mm (4,7″).

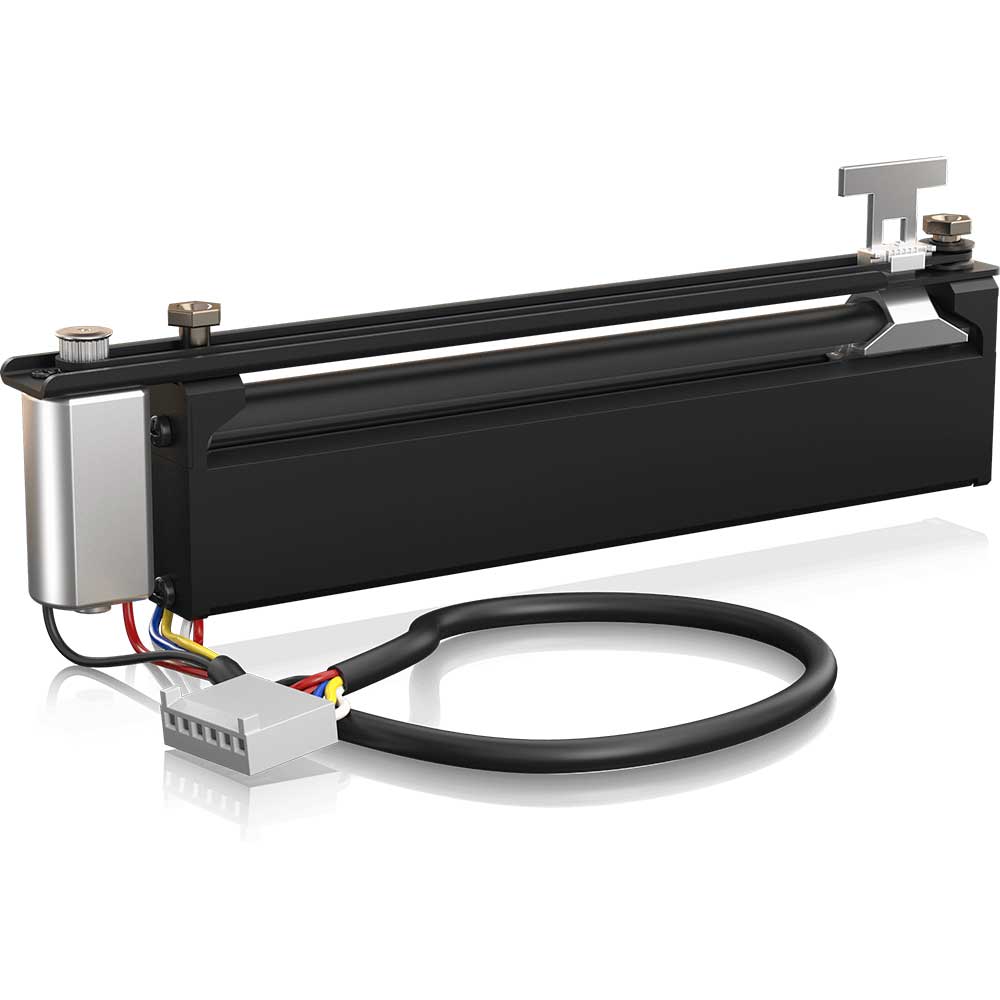

- El fader motorizado será el Midas PRO FADER (200 mm) y no se aceptará ninguna otra alternativa.
