Para las conexiones Balanceadas deben soldarse con conectores que tambien sean Balanceados, como en el caso de XLR y TRS.
Cuando los suelden con los conectores, recomendamos hacerlos de la siguiente manera:
– PIN1 Tierra: El Blindaje del cable.
– PIN2 Positivo: cable de color Azul.
– PIN3 Negativo: Cable de color Blanco.

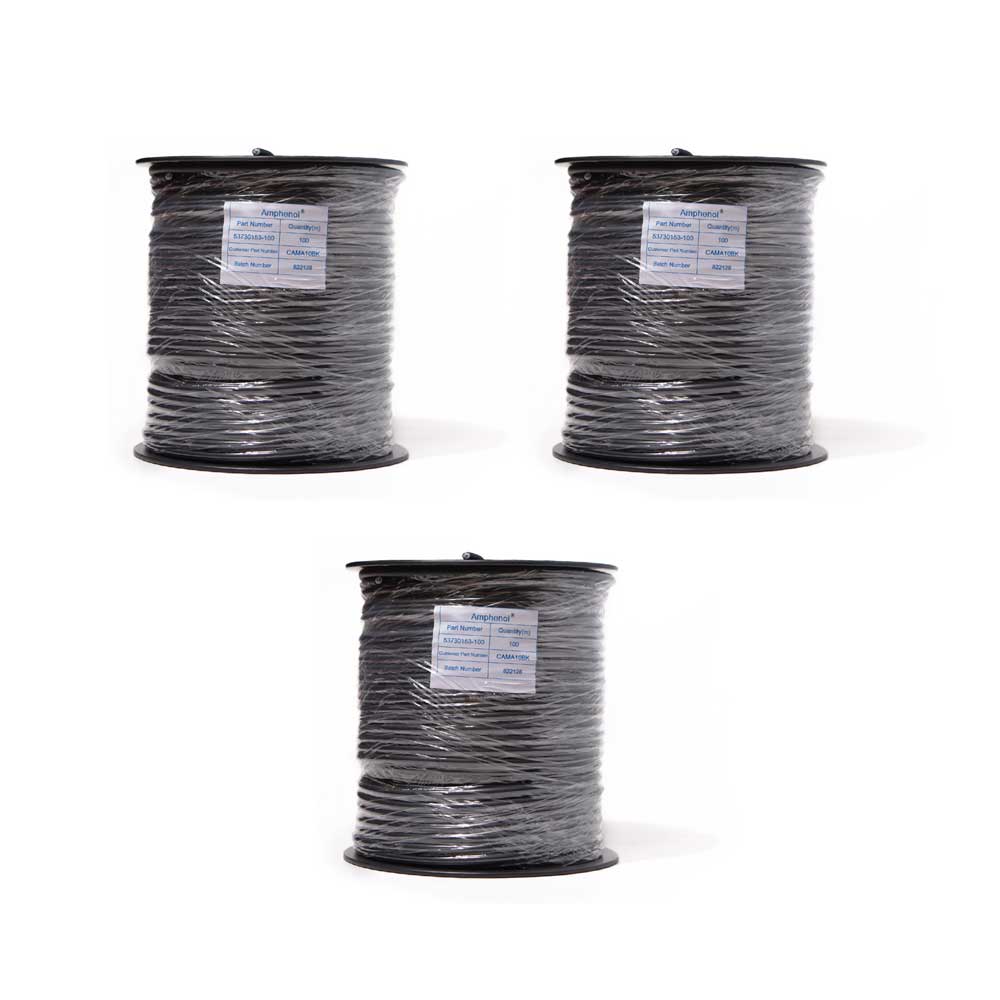

Características:
- Número de conductores: 2 (Positivo, negativo) y el 3ero tierra en con el blindaje.
- Color de los conductores: Azul y blanco
- Tamaño de los conductores: 22 AWG / 80/0.08mm tensado
- Material del aislamiento interior: PVC
- Material del recubrimiento exterior: 6.8mm +/- 0.15mm Negro PVC
- Blindaje: Espiral y Laminado
- Temperatura de operación: -30ºC to +70ºC
